Apparecchiature per la raffinazione del petrolio in plastica di scarto: un approfondimento sulla cinetica della pirolisi, sul controllo di fase e sull'ingegneria anticorrosione

Il riciclaggio chimico dei rifiuti di plastica è fondamentalmente un esercizio di scissione molecolare controllata. Impiega energia termica per recidere le catene portanti carbonio-carbonio, riorganizzando strutture disordinate ad alto contenuto di polimeri in un sistema misto di alcani e alcheni a piccole molecole. Questo non è incenerimento o gassificazione; si tratta di un sofisticato progetto di accoppiamento fisico-chimico che integra controllo preciso della temperatura, condensazione multistadio e separazione della fase gas-liquido-solida.

I. Il meccanismo chimico a tre stadi della pirolisi

La pirolisi dei rifiuti plastici all'interno del reattore segue regole di degradazione rigorose e graduali, tipicamente suddivise in tre intervalli di temperatura caratteristici:

1. Inizio a bassa temperatura (250°C – 350°C): scissione della catena dei radicali liberi Questa fase prevede principalmente la rimozione dei gruppi pendenti e la scissione dell'estremità della catena. Per il cloruro di polivinile (PVC), questa finestra di temperatura innesca la reazione di deidroclorazione, rilasciando una notevole quantità di gas di acido cloridrico (HCl). Qui il polistirene (PS) inizia a depolimerizzare, generando monomeri e oligomeri di stirene. Il parametro di controllo fondamentale in questa fase è la velocità di riscaldamento. Una velocità troppo lenta non riesce a generare concentrazioni di radicali sufficienti, mentre una velocità troppo rapida provoca un surriscaldamento localizzato, portando a reticolazione e coking.

2. Scissione casuale a media temperatura (350°C – 480°C): distribuzione del prodotto Questa è la fase centrale in cui le principali catene di carbonio subiscono una scissione casuale. Il polietilene (PE) e il polipropilene (PP) seguono un meccanismo di scissione casuale; le catene di carbonio si fratturano nei punti di concentrazione dello stress a causa delle intense vibrazioni termiche. La distribuzione del prodotto segue un modello di distribuzione gaussiano, con una percentuale maggiore di idrocarburi liquidi nell'intervallo C5 - C20. Tuttavia, la temperatura non dovrebbe mai superare i 500°C. Oltre questa soglia le reazioni secondarie di cracking si intensificano, aumentando drasticamente gli idrocarburi gassosi leggeri (C1 – C4) e riducendo la resa di olio liquido. Di conseguenza, il controllo della temperatura PID a circuito chiuso è il parametro di processo principale nella progettazione dell'apparecchiatura.

3. Aromatizzazione ad alta temperatura (480°C – 550°C+): Coca Cola e Genesi Aromatica Questo è l'intervallo di temperatura che gli ingegneri evitano deliberatamente. Le olefine subiscono la ciclizzazione Diels-Alder, deidrogenandosi per formare idrocarburi policiclici aromatici, che alla fine si condensano in coke depositato sulle pareti e sulle tubazioni del reattore. Il coke ha una conduttività termica pari a circa 1/100 di quella dell'acciaio, il che lo rende la causa diretta di un improvviso calo dell'efficienza termica.

II. Progettazione del nucleo del reattore e ingegneria termodinamica

I sistemi continui industriali sono fondamentalmente distinti dai forni in modalità batch. La loro essenza risiede nella sinergia del calore e del trasferimento di massa.

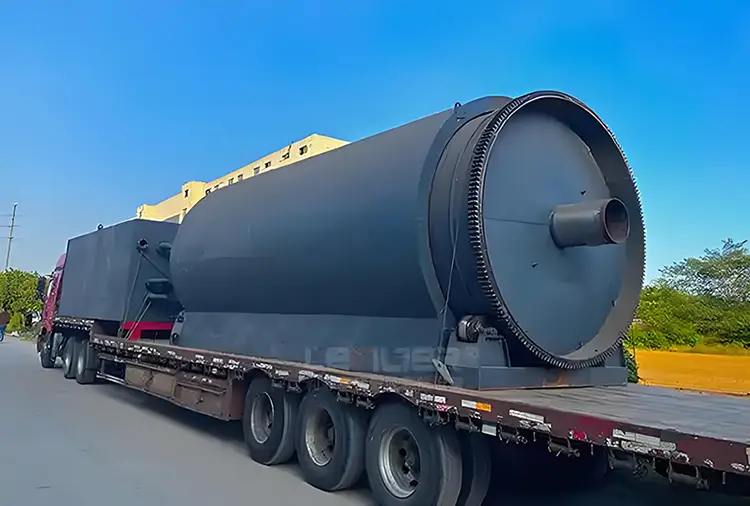

• Logica di selezione del tipo di reattore: le attuali apparecchiature tradizionali divergono in due progetti principali. Per la plastica mista con un elevato contenuto di ceneri e impurità, il reattore del forno rotante è superiore. Si basa sulla rotazione del tamburo e sui sollevatori interni per lanciare la plastica in modo uniforme contro la parete interna calda, creando una "tenda di materiale" che aumenta significativamente il coefficiente di trasferimento del calore dalla parete al letto. Per le poliolefine pure pre-pulite, il reattore a letto fluidizzato mostra un potenziale maggiore. Utilizza sabbia di quarzo o sfere di ceramica come trasportatore di calore, mentre il gas fluidificante (azoto riciclato) trasporta il calore per ottenere un funzionamento isotermico in tutto il reattore, eliminando completamente i punti caldi localizzati.

• Design della colonna di distillazione per condensazione multistadio: il gasolio in uscita dal reattore trasporta notevoli aerosol e componenti cerosi. La colonna di frazionamento interna utilizza in genere un imballaggio in lamiera ondulata o vassoi con valvola a galleggiante. Attraverso il controllo preciso del rapporto di riflusso alla sommità della colonna, si ottiene un contatto controcorrente tra la fase liquida e quella vapore. Sfruttando le differenze nella volatilità relativa, il gasolio viene tagliato in frazioni leggere di nafta (<170 °C), frazioni diesel medie (170-360 °C) e frazioni di olio combustibile pesante (>360 °C). Il numero di vassoi determina la precisione della separazione; le apparecchiature di livello industriale richiedono in genere da 15 a 20 piastre teoriche.

III. Soluzioni ingegneristiche per impurità fatali (cloro, metalli, silicone)

Le impurità nei rifiuti di plastica sono la causa principale di guasti alle apparecchiature. Le soluzioni ingegneristiche devono affrontare questo problema su due fronti: la fase vapore e la fase liquida.

1. Declorazione in fase vapore - Assorbimento ad alta temperatura: il metodo più efficace prevede l'installazione di un reattore a letto fisso nella tubazione ad alta temperatura (circa 350-400 °C) tra l'uscita del reattore e il condensatore. Questo letto è pieno di adsorbenti a base di calcio o di sodio (come calce viva o carbonato di sodio). Il principio si basa su una reazione di neutralizzazione, fissando l'HCl come cloruro di calcio o cloruro di sodio solido. Ciò riduce il contenuto di cloro nel gasolio a meno di 5 ppm prima che entri nel sistema di condensazione. La chiave di questo processo risiede nella velocità spaziale progettata del letto adsorbente; una velocità eccessiva provoca cadute di pressione, mentre una velocità insufficiente porta ad un assorbimento incompleto.

2. Demetallizzazione e desilicazione in fase liquida – Separazione e filtrazione centrifuga: materiali inorganici come biossido di titanio (TiO₂), gel di silice (essiccanti) e residui di fogli di alluminio persistono come particelle di dimensioni micron nella post-reazione dell'olio di pirolisi. È indispensabile un sistema di filtraggio a tre stadi: separazione a ciclone Fase 1 (per particelle pesanti), filtro di fusione ad alta temperatura Fase 2 (con un grado di filtrazione di 25 μm) e centrifuga a dischi Fase 3 (che utilizza le differenze di densità per separare l'olio leggero dai residui pesanti).

3. Ingegneria dei materiali anticorrosione: anche dopo la declorazione in fase vapore, tracce residue di HCl possono condensarsi con il vapore acqueo nelle sezioni a valle per formare acido cloridrico diluito, provocando la corrosione del punto di rugiada. Pertanto, la colonna di frazionamento e i successivi fasci tubieri del condensatore devono essere costruiti in acciaio inossidabile duplex (ad esempio 2205) o piastre composite rivestite in titanio. Inoltre, durante l'avvio e lo spegnimento delle apparecchiature, è obbligatorio un accurato spurgo dell'azoto per impedire l'ingresso di aria, che formerebbe una miscela corrosiva di acido solforoso e cloridrico.

IV. Riciclaggio dei gas non condensabili e bilancio termico

Il processo di pirolisi genera il 15%–25% in massa di gas C1–C4 non condensabili, principalmente metano, etano, etilene e propilene, con un elevato potere calorifico di 40–50 MJ/Nm³. Le moderne apparecchiature per la raffinazione del petrolio in plastica di scarto purificano questo gas e lo alimentano direttamente nel bruciatore a gas, fungendo da fonte di calore primaria per il reattore.

Il bilancio termico del sistema viene calcolato come segue: il calore endotermico richiesto per portare la plastica alla temperatura di rottura è di circa 800–1000 kJ/kg. La combustione del gas non condensabile copre tipicamente solo il 70%–80% della domanda di calore totale. Per mantenere un funzionamento stazionario continuo, l'apparecchiatura necessita di una piccola alimentazione supplementare di GPL o gas naturale per la combustione ausiliaria. Una considerazione ingegneristica cruciale è il recupero del calore di scarto dei gas di combustione. I fumi ad alta temperatura (circa 500-600°C) devono passare attraverso un preriscaldatore d'aria tubolare prima dello scarico, preriscaldando l'aria comburente a 250-300°C. Questo singolo passaggio può aumentare l'efficienza termica complessiva del sistema dal 65% a oltre l'85%.

V. La sfida della stabilità operativa: l'inibizione della coca cola

La cokefazione è il fattore decisivo che limita la durata delle apparecchiature e i cicli di funzionamento continui. Oltre al controllo preciso della temperatura, per la soppressione del coke vengono impiegate tre strategie ingegneristiche proattive:

• Tecnologia dei donatori di idrogeno: l'introduzione di una piccola quantità di polimeri ricchi di idrogeno (come la gomma in briciole di pneumatici) nell'alimentazione, o il mantenimento di una pressione di idrogeno leggermente positiva, fornisce radicali di idrogeno liberi per bloccare i legami insaturi creati dalla scissione della catena, prevenendo così la polimerizzazione delle olefine.

• Raschiatura meccanica in linea: dotare le parti interne del reattore di raschiatori o di un trasportatore a coclea rotante a velocità estremamente lenta (0,5 – 2 giri/min). Ciò ha un duplice scopo: far avanzare il letto di materiale e raschiare continuamente i depositi di coke nascente aderiti alla parete del reattore.

• Stripping a vapore: alla fine della fase di reazione, il vapore surriscaldato (300°C) viene iniettato nel reattore. La reazione di gassificazione del vapore (C + H₂O → CO + H₂) gassifica parzialmente il carbonio depositato, allungando la durata del singolo ciclo operativo.

Conclusione

Attrezzature per la raffinazione del petrolio in plastica di scartorappresenta una disciplina ingegneristica incentrata sulla scissione e ricombinazione. La vera misura della sua sofisticatezza tecnica non è definita da una singola percentuale di resa del liquido, ma dalla sua tolleranza ai contaminanti, dalla sua capacità di soppressione del coke e dall'integrità autobilanciante dell'intero sistema termico. Una vera comprensione di questo apparato industriale si ottiene solo quando si coglie la logica sottostante alle reazioni dei radicali liberi, alla distillazione frazionata su vassoio e ai meccanismi di corrosione del punto di rugiada elaborati sopra. È un ecosistema a circuito chiuso di chimica, termodinamica e scienza dei materiali.
